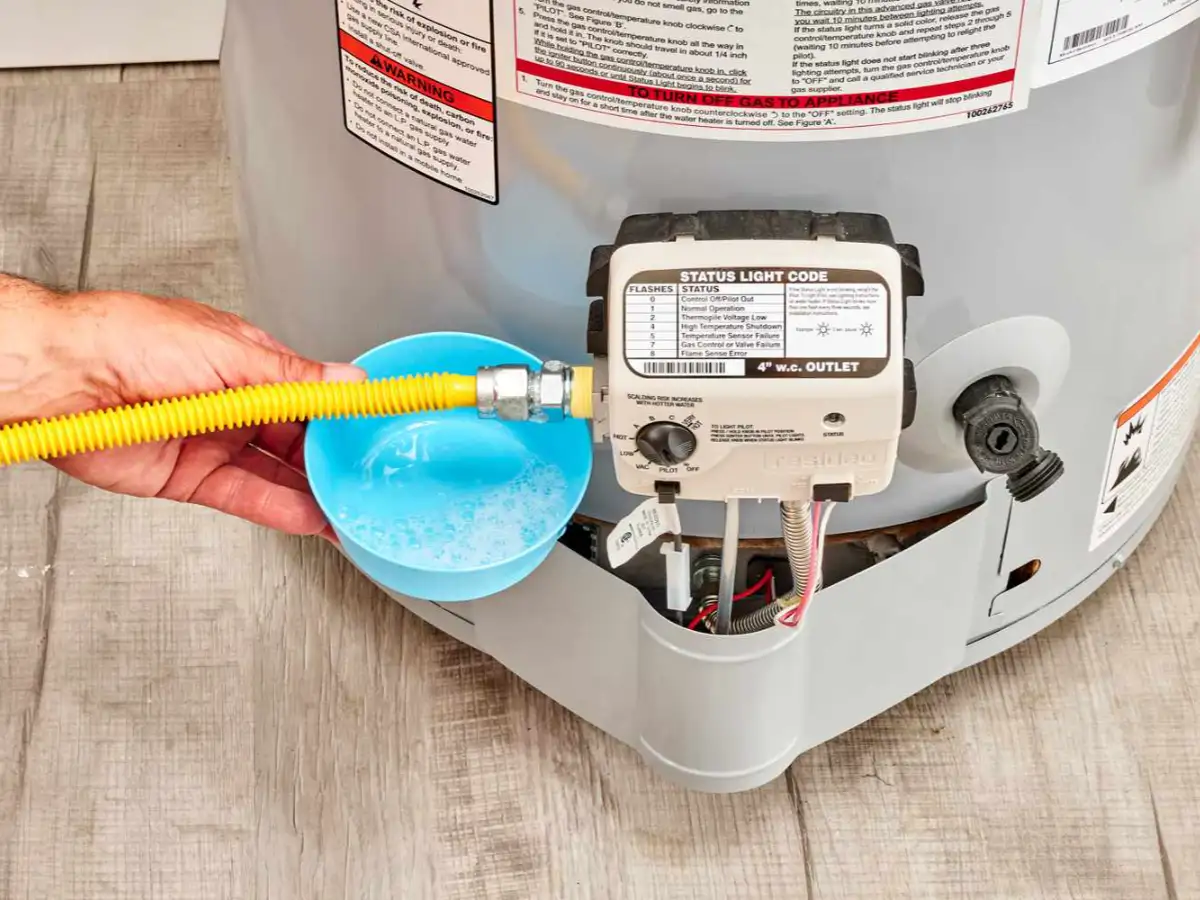

آموزش گامبهگام تعویض ترموکوپل آبگرمکن (رفع مشکل خاموش شدن شمعک)
ترموکوپل یکی از مهمترین قطعات ایمنی در آبگرمکنهای دیواری و ایستاده است. وظیفه این قطعه قطع جریان گاز در صورت خاموش شدن ناگهانی شمعک (پیلوت) است. اگر شمعک آبگرمکن روشن نمیماند و به محض رها کردن دکمه گاز، شعله خاموش میشود، به احتمال ۹۰٪ ترموکوپل سوخته یا از تنظیم خارج شده است.
۱. ابزارهای مورد نیاز
-
ترموکوپل جدید (متناسب با مدل آبگرمکن)
-
آچار فرانسه یا آچار تخت (معمولاً شماره ۸ و ۱۰)
-
پیچگوشتی چهارسو
-
سمباده نرم (برای تمیز کردن احتمالی)
۲. نکات ایمنی پیش از شروع
-
قطع گاز: شیر اصلی ورودی گاز به آبگرمکن را حتماً ببندید.
-
خنک شدن دستگاه: اگر آبگرمکن تازه کار کرده، اجازه دهید قطعات داخلی (بهخصوص لوله شمعک) کاملاً خنک شوند.
۳. مراحل تعویض ترموکوپل (گامبهگام)
گام اول: باز کردن کاور آبگرمکن
درپوش یا کاور رویی آبگرمکن را جدا کنید. در مدلهای دیواری، معمولاً باید پیچهای زیرین را باز کرده و کاور را به سمت جلو و بالا بکشید.
گام دوم: شناسایی و باز کردن اتصالات ترموکوپل
ترموکوپل یک سیم مسی است که یک سر آن در کنار شعله شمعک قرار دارد و سر دیگر آن به شیر مغناطیسی (بویین) متصل است. ۱. انتهای ترموکوپل: با استفاده از آچار، مهرهای که سیم مسی ترموکوپل را به شیر گاز متصل کرده، باز کنید. ۲. سر ترموکوپل: مهره یا پیچی که سر ترموکوپل را در کنار فندک و شمعک نگه داشته است، باز کنید.
گام سوم: خارج کردن قطعه قدیمی
پس از باز کردن هر دو سر، ترموکوپل قدیمی را به آرامی از مسیر عبور سیمها خارج کنید. دقت کنید که مسیر عبور را به خاطر بسپارید تا قطعه جدید را از همان مسیر عبور دهید.
گام چهارم: نصب ترموکوپل جدید
۱. سر جدید ترموکوپل را در جای خود (کنار شعله شمعک) قرار دهید و پیچ آن را محکم کنید. نکته: نوک ترموکوپل باید دقیقاً در معرض شعله شمعک باشد. ۲. سیم مسی را به سمت شیر گاز هدایت کنید. مراقب باشید سیم مسی را بیش از حد خم نکنید یا گره نزنید، زیرا لوله داخلی آن بسیار حساس است. ۳. انتهای ترموکوپل را به شیر مغناطیسی وصل کرده و مهره آن را با آچار سفت کنید. (نیاز به فشار بیش از حد نیست، فقط تا حدی که اتصال محکم شود).
گام پنجم: تست نهایی و هواگیری
۱. شیر گاز را باز کنید. ۲. دکمه شمعک را فشار داده و فندک بزنید. ۳. پس از روشن شدن شمعک، مطابق دستورالعمل دستگاه، دکمه را ۲۰ تا ۳۰ ثانیه نگه دارید و سپس رها کنید. ۴. اگر شمعک روشن ماند، یعنی تعویض با موفقیت انجام شده است.
۴. علائم خرابی و چند نکته کاربردی
-
سیاه شدن نوک ترموکوپل: گاهی با یک سمباده کشیدن ساده روی نوک ترموکوپل، اتصال برقرار شده و نیاز به تعویض نیست.
-
شل بودن مهره: گاهی فقط مهره متصل به شیر گاز شل شده است؛ پیش از تعویض، از سفت بودن آن مطمئن شوید.
-
شعله شمعک: اگر شعله شمعک ضعیف باشد و به نوک ترموکوپل نرسد، ترموکوپل گرم نشده و گاز را قطع میکند. در این صورت باید نازل شمعک را تمیز کنید.
