آموزش لحیم کاری برای مبتدیان (تعمیرات برد الکترونیکی)
آموزش لحیم کاری برای مبتدیان (تعمیرات برد الکترونیکی) ،ذلحیم کاری، مهارتی اساسی برای تعمیرات برد الکترونیکی است. با یادگیری این مهارت، می‌توانید بسیاری از مشکلات لوازم الکترونیکی خود را رفع کنید. در این مقاله، به آموزش لحیم کاری برای مبتدیان می‌پردازیم.
ابزار و مواد مورد نیاز:
- هویه: هویه ابزاری برای ذوب کردن لحیم است. هویه‌ها در انواع مختلفی با توان‌های متفاوت موجود هستند. برای مبتدیان، هویه ۳۰ تا ۴۰ واتی مناسب است.
- سیم لحیم: سیم لحیم آلیاژی از قلع و سرب است که برای اتصال قطعات الکترونیکی استفاده می‌شود.
- روغن لحیم (فلاکس): روغن لحیم به تمیز کردن سطوح و بهبود جریان لحیم کمک می‌کند.
- پایه هویه: پایه هویه برای نگهداری هویه در هنگام عدم استفاده ضروری است.
- اسفنج نسوز: اسفنج نسوز برای تمیز کردن نوک هویه استفاده می‌شود.
- سیم چین: سیم چین برای برش سیم‌های اضافی استفاده می‌شود.
- انبردست: انبردست برای گرفتن و خم کردن قطعات الکترونیکی استفاده می‌شود.
- عینک ایمنی: عینک ایمنی برای محافظت از چشم‌ها در برابر ذرات و بخارات لحیم ضروری است.
- دستکش کار: دستکش کار برای محافظت از دست‌ها در برابر حرارت هویه و مواد شیمیایی ضروری است.
مراحل لحیم کاری:
- آماده سازی:
- هویه را روشن کنید و اجازه دهید گرم شود.
- نوک هویه را با اسفنج نسوز تمیز کنید.
- قطعات الکترونیکی را در محل مناسب روی برد قرار دهید.
- لحیم کاری:

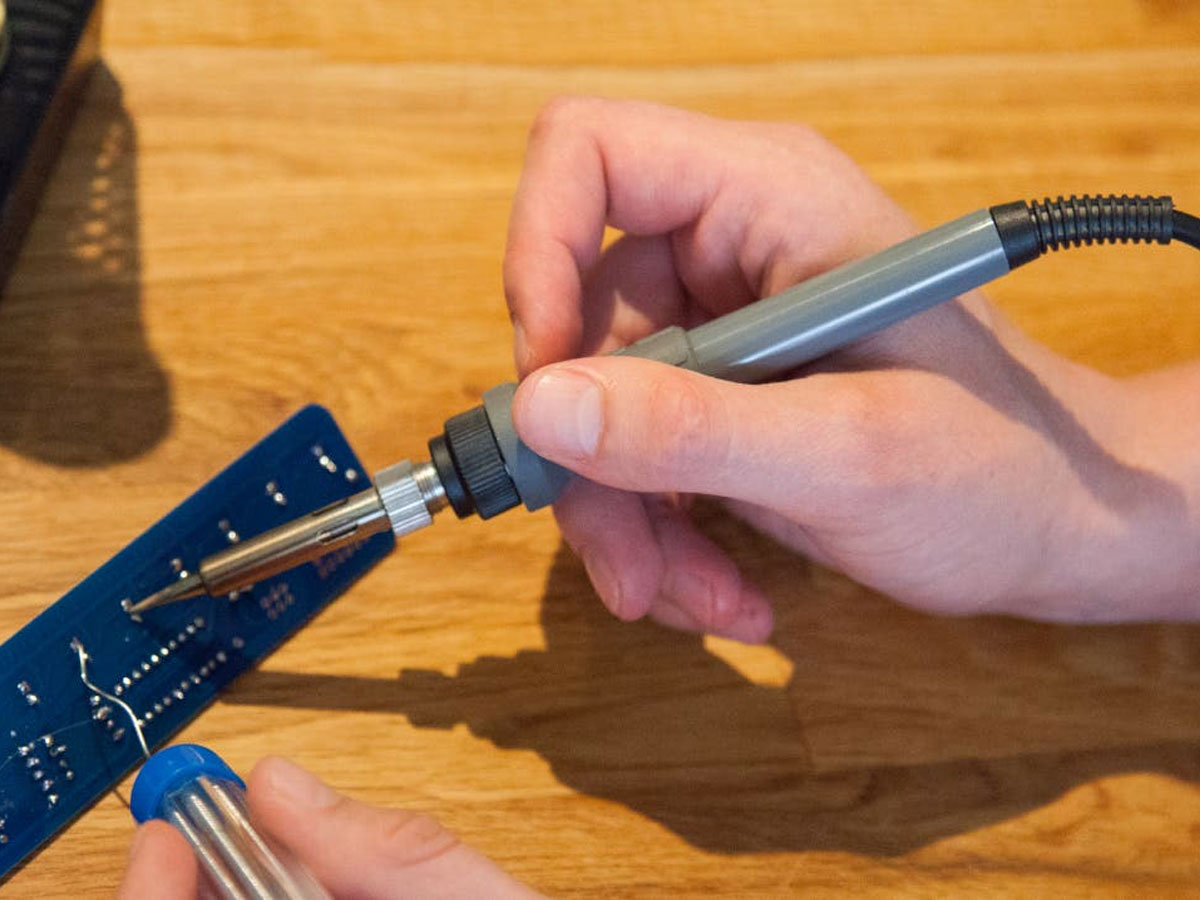

- نوک هویه را به محل اتصال قطعات و برد نزدیک کنید.
- سیم لحیم را به محل اتصال نزدیک کنید تا ذوب شود.
- لحیم ذوب شده را به محل اتصال هدایت کنید تا یک اتصال محکم ایجاد شود.
- هویه را از محل اتصال دور کنید و اجازه دهید لحیم خنک شود.
- تمیزکاری:
- محل اتصال لحیم شده را با برس یا الکل تمیز کنید.
- سیم‌های اضافی را با سیم چین برش دهید.
نکات مهم:
- ایمنی:
- هویه بسیار داغ است، بنابراین هنگام کار با آن احتیاط کنید.
- بخارات لحیم سمی هستند، بنابراین در مکانی با تهویه مناسب کار کنید.
- از عینک ایمنی و دستکش کار استفاده کنید.
- دقت:
- لحیم کاری را با دقت انجام دهید تا از اتصال کوتاه و آسیب به قطعات جلوگیری کنید.
- مقدار مناسبی لحیم استفاده کنید.
- اجازه دهید لحیم به طور کامل خنک شود.
- تمرین:
- لحیم کاری مهارتی است که با تمرین بهبود می‌یابد.
- قبل از لحیم کاری قطعات حساس، روی قطعات ضایعاتی تمرین کنید.
عیب یابی لحیم کاری:
- اتصال سرد: اتصال سرد زمانی رخ می‌دهد که لحیم به طور کامل ذوب نشده باشد. در این حالت، اتصال ضعیف و شکننده است.
- اتصال کوتاه: اتصال کوتاه زمانی رخ می‌دهد که لحیم بین دو یا چند پایه قطعات الکترونیکی پل بزند. در این حالت، مدار به درستی کار نمی‌کند.
- لحیم زیاد: لحیم زیاد می‌تواند باعث اتصال کوتاه و آسیب به قطعات شود.
- لحیم کم: لحیم کم می‌تواند باعث اتصال ضعیف و شکننده شود.
با رعایت این نکات و تمرین کافی، می‌توانید لحیم کاری را به خوبی یاد بگیرید و از آن برای تعمیرات برد الکترونیکی استفاده کنید.
